Bilyalı rulman, bilyalı rulman anlamına gelir. Bu cihaz, bir başkası üzerinde dönen yüzeyin sürtünmesini veya aşınmasını önlemek için dönen herhangi bir cihazda kullanılan bir tür bilyeli yatak veya döner dişlidir. Örneğin, yatakların mümkün kıldığı araba tekerlekleri gibi ağır nesneleri döndürmek ve hareket ettirmek için kullanılırlar. Elbette bu parçaların arabanın sürtünmenin mümkün olduğu çeşitli yerlerinde kullanıldığını bilmelisiniz.
Rulmanlar nedir?
Dönen sandalye gibi dönen tüm cihazlarda dönen yüzeyde sürtünme ve aşınmayı önlemek amacıyla rulman kullanımı kullanılmaktadır. Örneğin otomotiv endüstrisinde rulmanların varlığı, araba tekerlekleri gibi ağır nesnelerin hareket etmesine ve dönmesine yardımcı olur. Ağır cisimlerin yan yana döndürülmesi ve sürtünmeyi azaltarak aşınmalarının önlenmesi amacıyla üretilen rulmanlar, insanoğlunun en önemli icatlarından biri olarak kabul edilmektedir. Rulman olmasaydı kullanılan ekipman yıpranır ve erken değiştirilmesi gerekirdi. Elbette bu ürünün görevini layıkıyla yerine getirebilecek orijinal numunelerini hazırlamanız gerektiğinden emin olmalısınız. Orijinal yatağın nasıl tanımlanacağını öğrenmek için onunla ilgili makalemizi okumanızı öneririz.
Yatağın bileşenleri nedir?
Her rulman, her biri kendine has özelliklere sahip olan ve buna göre görev yapan parçalardan oluşur. Bu bileşenler şunlardır:
- قفسه
- ساچمه
- کاسه نمد
- رینگ (کنس) داخلی و خارجی
1) toplama rafı
Kremayer, bilyayı kaplayan yatağın en önemli parçalarından biridir. Raf, topların birbirine temas etmesini önlemek ve hareketlerine rehberlik etmekle sorumludur. Üç tip raf vardır: katı, polimer ve preslenmiş. Talaşlı imalatla yapılan masif rafın malzemesi pirinç ve çelikten yapılmıştır.
2) Çekim
Bilyalar veya yuvarlanma elemanları, farklı yuvarlak, iğne, silindir, koni ve namlu türlerinde mevcuttur. Toplar görünüşlerine göre farklı kullanımlara sahip olabilir. Hepsi genellikle yüksek saflıkta krom çelik alaşımından, seramikten ve plastikten yapılır. Yuvarlak atış, en pratik ve yaygın olarak kullanılan atış türlerinden biridir. Bu parça rulmana uygulanan kuvvete karşı yüksek dirence sahiptir ve onu hasardan korur. Radyal ve eksenel yönlerde ekstra kuvvetleri taşımak için konik olanlar gibi diğer bilya türleri kullanılır.
3) Kase
Keçe tası, sızıntıyı ve hidrolik yağ dahil ek malzemelerin girişini önlemek amacıyla, kafeslerin içine ve merdanelerin arasına, segman ile kafes arasındaki orta mesafeye yerleştirilir. Keçe kaseler düzgün çalışabilmeleri için elastiktir; Bu nedenle elastomer malzemeden (bir çeşit polimer) yapılırlar. Bu parçalar temaslı (iç bileziğe temas edecek şekilde) ve temassız (iç bilezikle teması olmayan) olmak üzere iki tipte üretilmektedir. Çalışma sırasındaki sıcaklık miktarı, rulmanda kullanılan keçe çanağın ömrünü belirleyecektir.
4) İç ve dış yüzükler (konserler)
Rulmanların ana bileşeni iç ve dış konidir. Bu iki parçanın malzemesi genellikle hareketli bilyaların tutulması amacıyla yatağa yerleştirilen yüksek saflıkta alaşımlı çeliktir. Otomotiv sektöründe rulman kullanımı gibi bazı durumlarda ağırlığın önemi nedeniyle iç ve dış yastıklar plastikten yapılır; Ancak bu türün ısı direncinin çelik türe göre daha düşük olduğunu da dikkate almak gerekir.

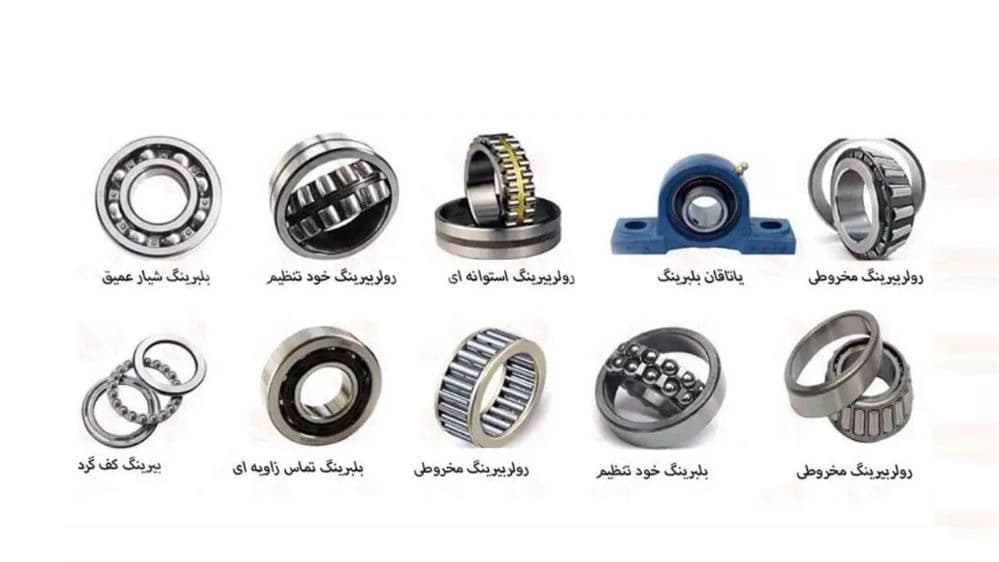

Şekil açısından rulman türleri
Her biri özelliğe göre farklı kategorilere ayrılabilen farklı rulman türleri vardır. Bu kategorilerden biri görünüşe dayalıdır ve aşağıdaki şekilde sınıflandırılır.
Derin oluk rulmanları
Sabit Bilyalı Rulmanlar en yaygın kullanılan türlerden biridir. Her bir jantta kullanılan bilyenin yarıçapına eşit yarıçapa sahip derin dairesel bir oluğun bulunması bu ürünün isminin sebebidir. Mevcut oluklar, sabit oluklu rulmanın az miktarda eksenel kuvvetle birlikte yüksek radyal yüklere dayanabilmesini sağlar. Ayrıca bu rulman radyal ve eksenel bileşik yüklere dayanma özelliğine sahiptir.
Açısal çağrı rulmanları
Bu tip rulmanlar oluklu tipe benzer bir yapıya sahiptir; Tek farkları iç ve dış jantta ve jantlar arasındaki açısal hareketin türündedir. Ayrıca halkalar açısal temaslı yataklarda birbirine göre hareket ettirilir. Bu tip rulmanların üretiminde genellikle iki sıra bilya kullanılır. Bu üründe radyal ve eksenel yükü aynı anda taşımak mümkündür. İç jantın temas açısı, açısal temaslı rulmandaki eksenel yükün taşıma kapasitesi ile doğrudan, radyal yükün taşıma kapasitesi ile ise ters bir ilişkiye sahiptir.
Kendini belirleyen rulmanlar
Oynak bilyalı rulmanların bir başka türü de çeşitli endüstrilerde birçok uygulamaya sahip olan Oynak Bilyalı Rulmanlardır. Bu tip rulmanlarda iki sıra bilya ve ortak bir dış halka bulunur. Bu ürün, bilye yuvasındaki eğrilikten dolayı yatak milinde sapma ve hizasızlık oluştuğunda gerekli ayarlamaları otomatik olarak yapabilmektedir. Çeşitli etkenlerin oluşması nedeniyle açının ve sapmanın bir süre sonra arttığı veya azaldığı yerlerde sıklıkla kendinden ayarlı rulmanlar kullanılmaktadır.
Tamamen seramik rulmanlar
Çeşitli endüstrilerde üretilen ve kullanılan en yaygın rulmanlardan biri tam seramik rulmanlardır. Adından da anlaşılacağı gibi tüm bileşenleri seramikten (silikon nitrür veya zirkonya) yapılmıştır. Bu parçanın pürüzsüz bir yüzeyi ve düzgün boyutları vardır, bu da daha az sürtünmeye neden olur ve sonuçta tekerlekleri veya krankı döndürmek için daha az enerji harcanır.
Tam seramik rulman, elektrik yalıtımı, yüksek hız, uzun servis ömrü, maliyet etkinliği, aşınma ve korozyon direnci, hafiflik, paslanmaya karşı dayanıklılık, daha az sürtünme, kimyasallara karşı dayanıklılık gibi özelliklere sahiptir ve yüksek sıcaklıklara kadar uygundur. 1000 santigrat derece.
Seramik melez yatak
Bu tip ürünler çelik gövde ve seramik bilyelerden yapılmıştır. Yüksek hız gerektiğinde seramik bilyeler iyi performans gösterir. Toplarda kullanılan seramik çelikten daha hafiftir ve ayrıca çelikten daha yüksek sertlik derecesine sahiptir.
Seramik bilyaların gözeneksiz yapısı nedeniyle yataklarda hareket ederken neredeyse hiç sürtünme olmaz ve çelik bilyalara göre daha hızlı dönerler. Seramik hibrit rulmanların en önemli özelliklerinden biri yüksek hız, cihazın kullanım ömrünün artması, düşük ağırlık, yüksek sertlik, yüksek verim ve her türlü makinede çok amaçlı kullanımdır.
